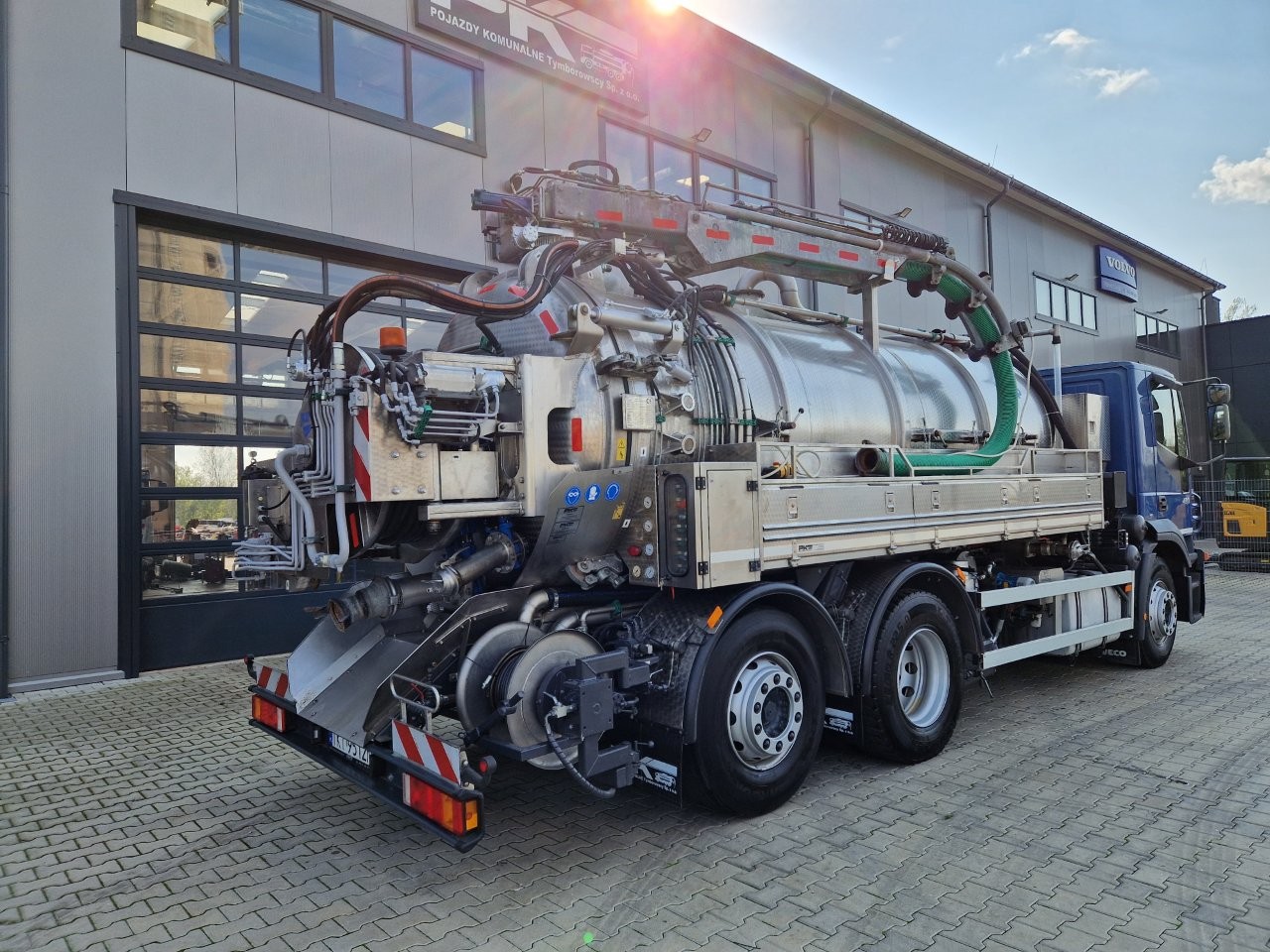

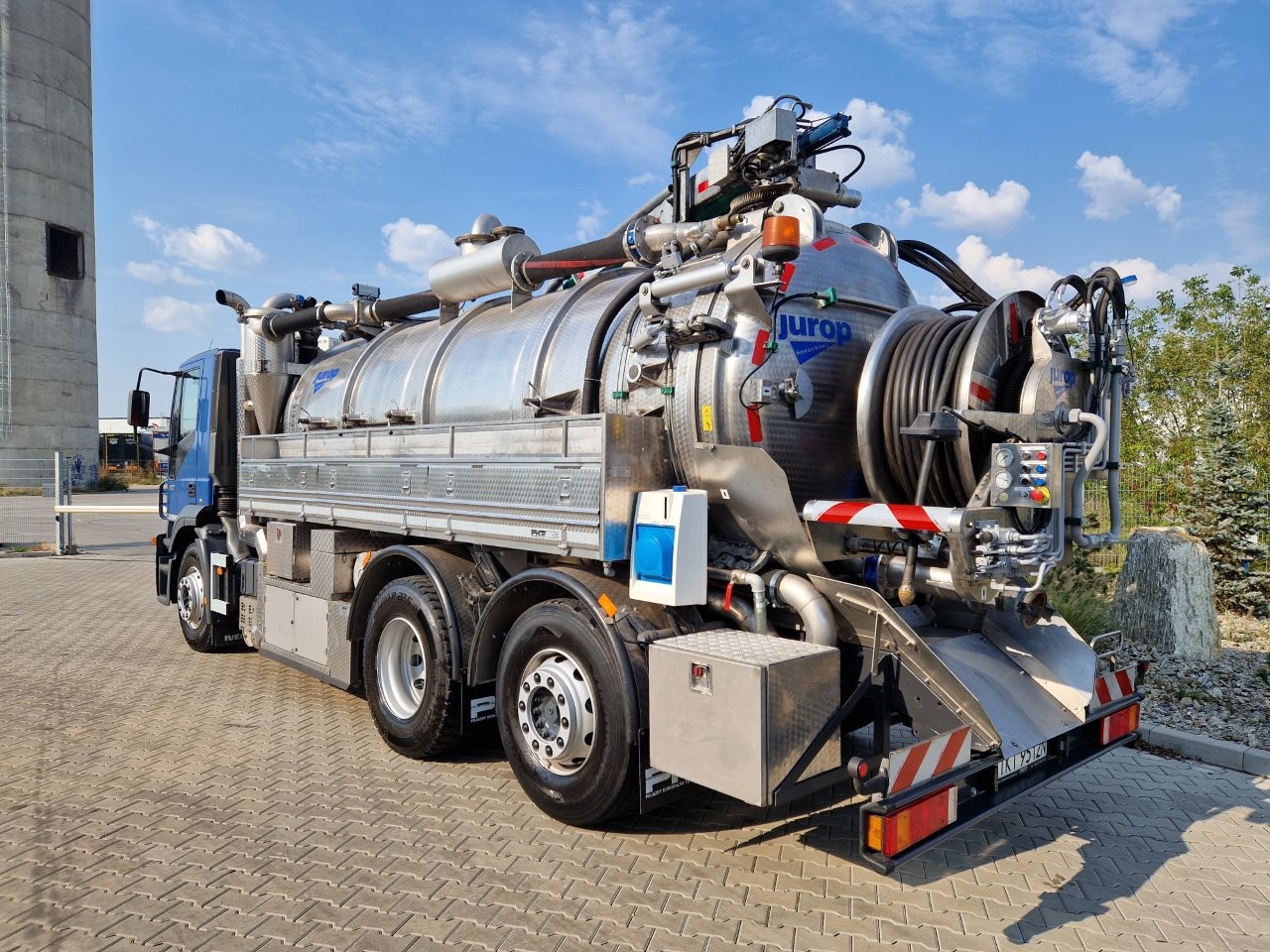

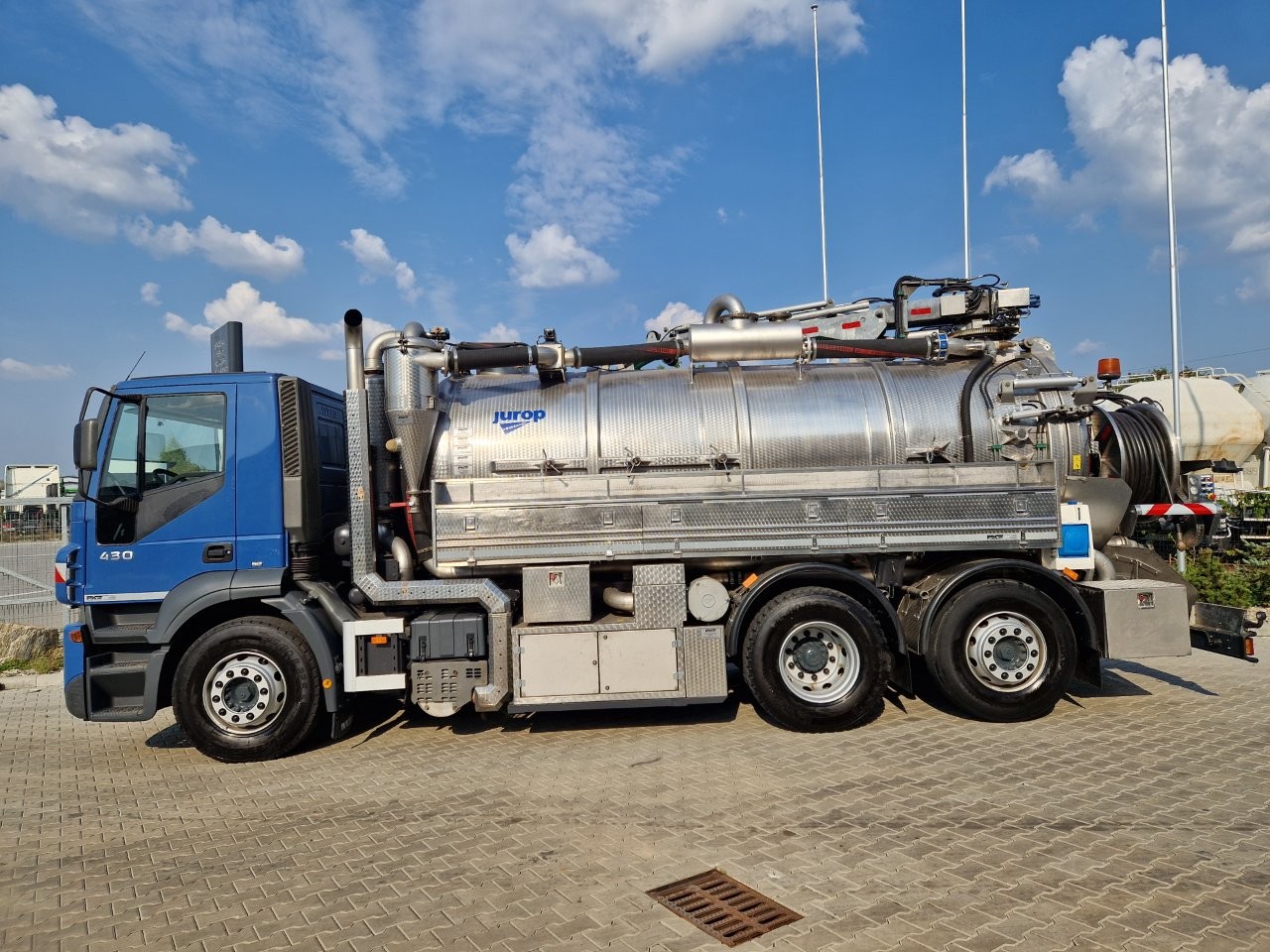

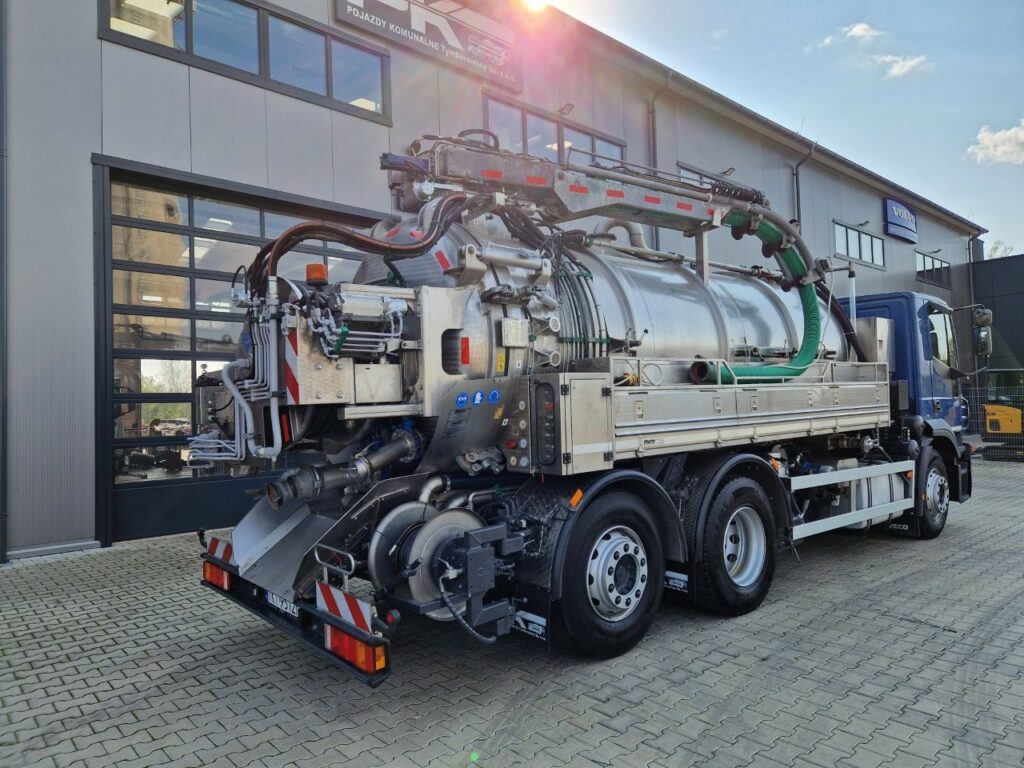

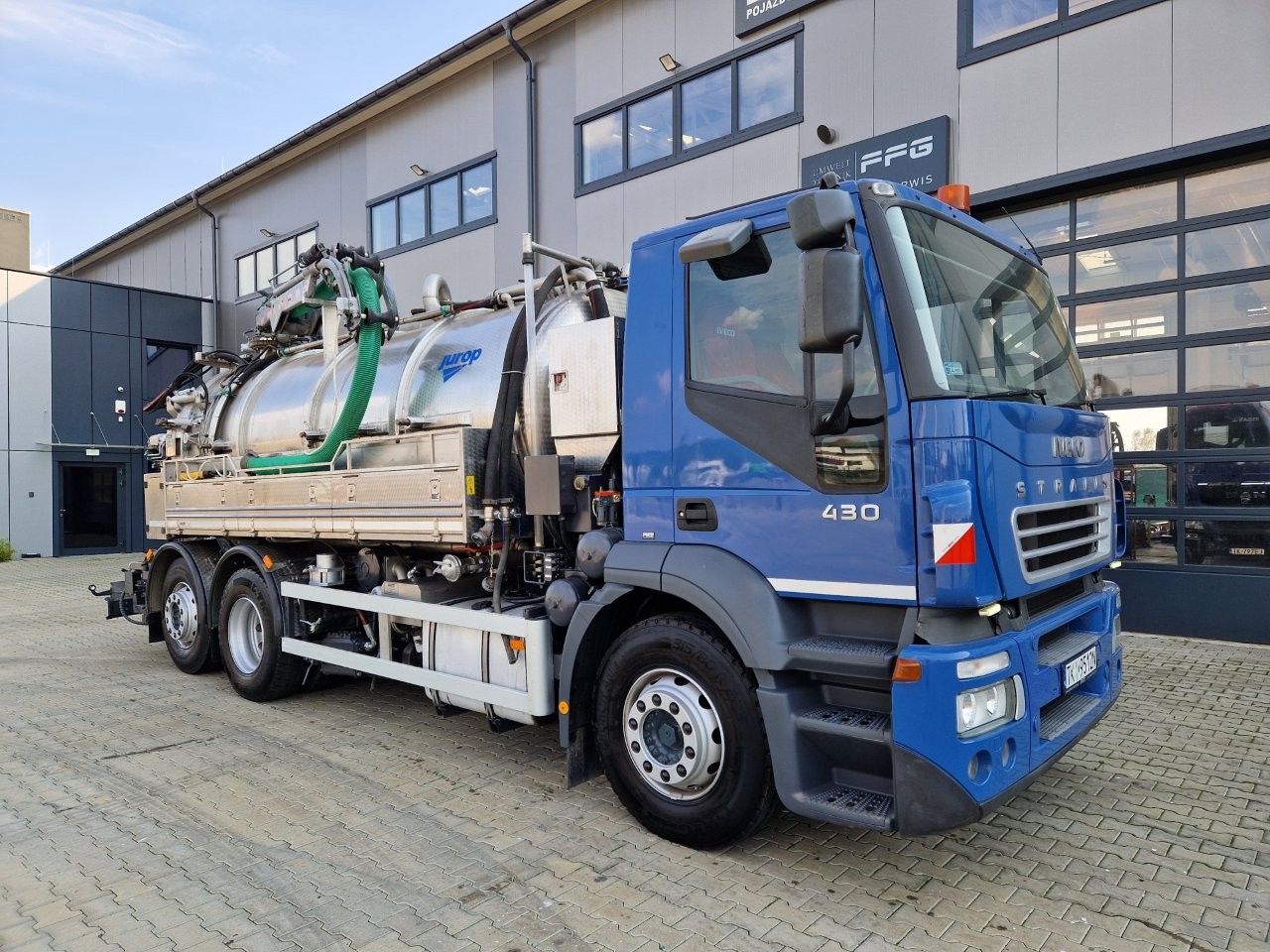

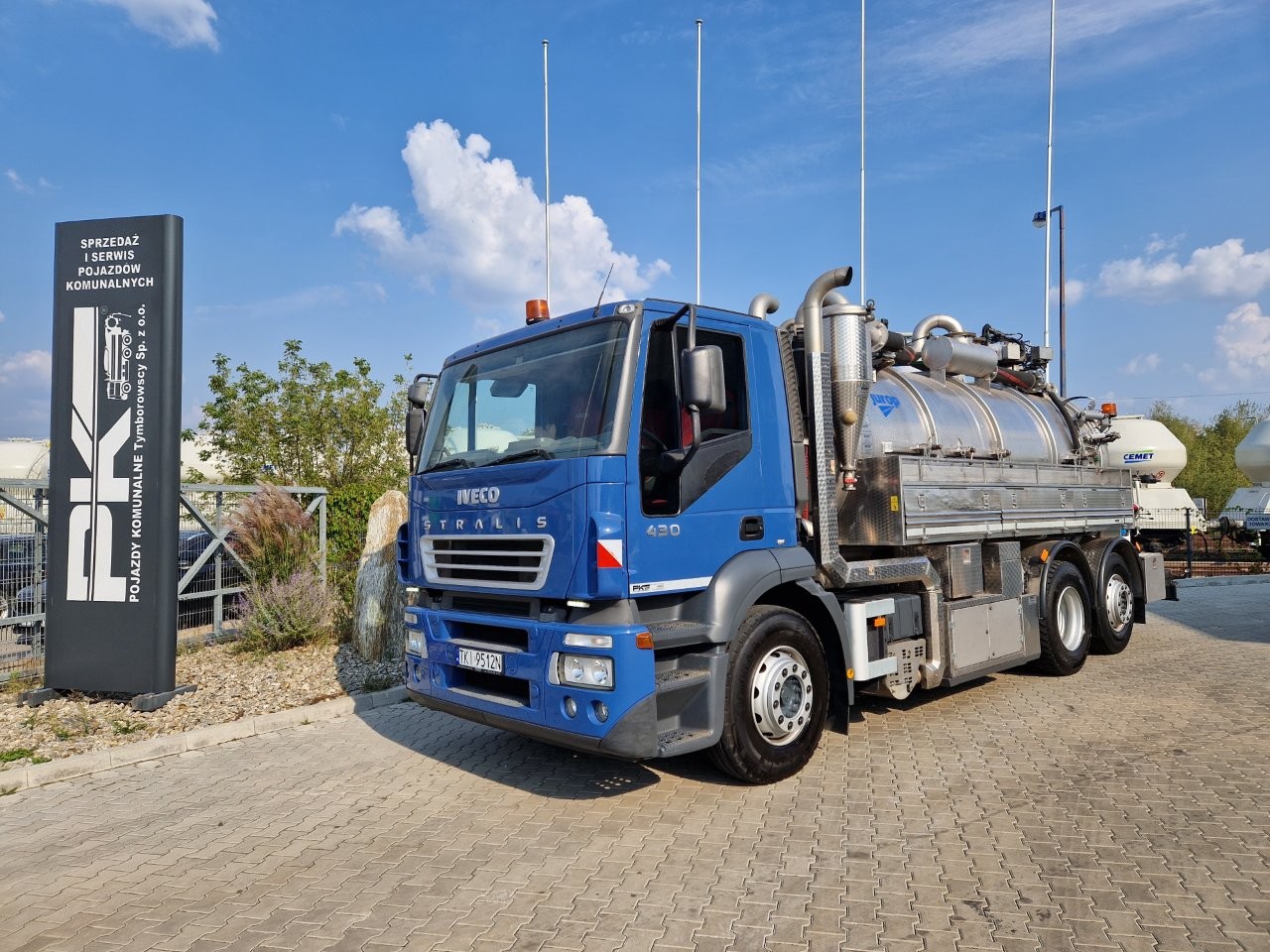

IVECO STRALIS 430
IVECO STRALIS 430
Podwozie
1) Dopuszczalna masa 26 ton
2) Rozstaw osi 4100 mm
3) Silnik:
a) Wysokoprężny 430KM, Common – Rail
b) Wydech wyprowadzony do góry
4) Oś przednia:
a) Przednie zawieszenie – resory paraboliczne powietrzne 9 ton
b) Stabilizator osi przedniej
6) Oś tylna:
a) Tylne zawieszenie – pneumatyczne nośność 13 ton
b) Stabilizator osi tylnej
c) Regulacja wysokości zawieszeni
d) Blokada mechanizmu różnicowego osi tylnej
e) Regulacja wysokości zawieszenia
f) Ostatnia trzecia oś podnoszona
Zbiornik
· Cylindryczny zbiornik ze stali nierdzewnej z wypukłymi dennicami i wodoszczelnymi pierścieniami wzmacniającymi wspawanymi na początku i końcu zbiornika
Grubość blachy 5 mm
Objętość 12.200 litrów
Podziały zbiornika
Pojemność komór: całkowita . 12.200 Litrów
Komora szlamu ok. 10.840 l – Komora wody . 1.260 l
Komora szlamu ok. 6.100 l – Komora wody . 6.100 l
Komora szlamu ok. 2.600 l – Komora wody . 9.600 l Końcowe ustawienie tłoka bez blokady, możliwość napełnienia całego zbiornika wodąRęczne ryglowanie tłoka w pozycjach podziału.
Opróżnianie komory szlamu
Tłokiem oddzielającym komory, przesuwanym nadciśnieniem pompy ssącej lub poprzez kiper
Tłok posiada uszczelkę gumową z NBR
Kontrola napełnienia komory szlamu
Wskaźnik pływakowy wyskalowany co 20%
Króćce ssania i opróżniania
W dolnej części dennicy opróżniającej DN 150 |
| Pompa ssąca Krzywkowa PVT400 |
Wydajność ssania: 2.600 m³/h (w swobodnym przepływie)
System orurowania DN 125
Pompa wodna ciśnieniowa: HPP
Pompa nurnikowa
Wydajność 360 l/min przy 170 bar
Zabudowana na stabilnej konsoli po prawej stronie pojazdu
Wysięgnik węża ssącego:
Umiejscowiony na zbiorniku
Hydrauliczny napęd
Sterowany hydraulicznie podnoszenie , wysuw ,obrót
Główny kołowrót ciśnieniowy:
Umiejscowiony na tyle zbiornika
Sterowany hydraulicznie
Pojemność 120 mb węża DN25
Wykonany ze stali nierdzewnej
Pomocniczy kołowrót ciśnieniowy:
Z prawej strony zabudowy pod zbiornikiem
Wykonany ze stali nierdzewnej·
Pojemność węża DN13 – 60 mb
By-Pass dla odprowadzenia nadmiaru wody
Pistolet wysokociśnieniowy z uchwytem
Napęd hydrauliczny oraz układarka węża
Wanny na węże
Po prawej stronie pojazdu zamykane
Zabudowane na stabilnej konsoli
Długość dopasowana do możliwości zabudowy podwozia
Wanna na węże ssące
Otwarto po prawej stronie zabudowy
Zabudowane na stabilnej konsoli
Skrzynia na narzędzia
z tyłu pojazdu po lewej stronie
Węże na wyposażeniu
· Wąż ciśnieniowy główny 120 mb . DN 25 w oplocie tekstylny
· Wąż ciśnieniowy pomocniczy 60 mb DN 13 w oplocie tekstylnym
Wyposażenie pojazdu
a) Dysza płucząca na mały i duży wąż – po 1 szt.
b) Banan szt. 1
c) Rolka prowadząca szt. 1
d) Inżektor szt. 1
